Строительный проект коттеджа № T-192-3P (72E)

Общая площадь: 191.77 м2

Tweet Нравится

версия для печати »

Строительный проект коттеджа

Уровень комфортности и совсем небольшая площадь застройки делают строительный проект коттеджа уникальным по своим характеристикам. При этом построить этот дом вы сможете с затратами, характерными для вполне бюджетного коттеджа, благодаря отсутствию внутренних несущих стен. В доме три этажа решенных с четким функциональным зонированием. Цокольный этаж представляет собой техническую часть дома, где расположены гараж, котельная, сауна с небольшой комнатой отдыха. Согласно документации проекта цоколь не заглублен, а спроектирован над уровнем земли. Планировка коттеджа из пенобетона решена по принципу единого пространства: гостиная, кухня и столовая объединены в студию. На втором этаже строительного проекта коттеджа три спальни и душевая сгруппированы вокруг небольшого лестничного холла.

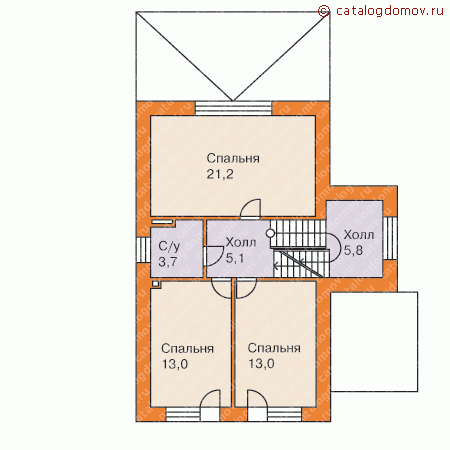

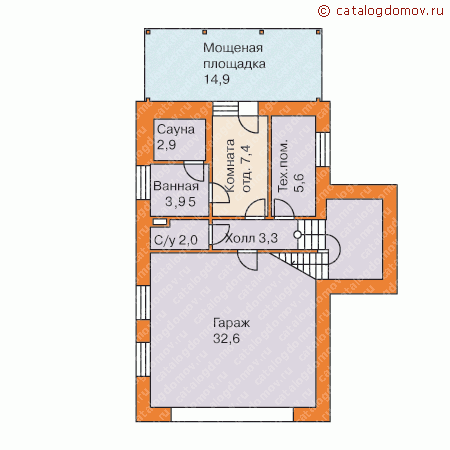

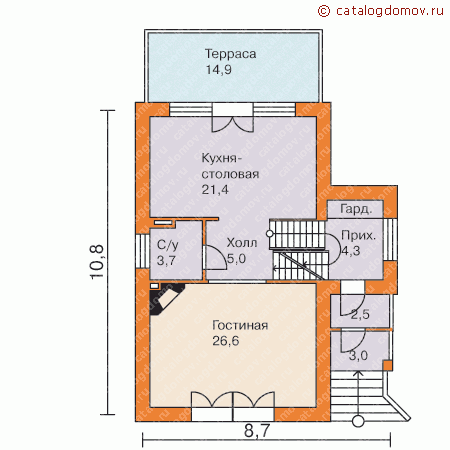

Планы цоколь 1-й этаж 2-й этаж

Фасады вид спереди вид слева вид справа вид сзади

Материалы: Фундаменты – монолитная ж/б плита Наружные стены – кирпич или газобетон (альтернативно) Перекрытия – плиты ж/б над перевым этажом и под деревянными стропилами над вторым Покрытие кровли – битумная черепица Наружная отделка – облицовочный кирпич, деревянная вагонка Наружная отделка цоколя – искусственный камень

Расход материалов: Материал: Кол-во: Ед.изм.: Комментарий: Облицовочный кирпич 148.7 м2 толщ 120 мм, "Терка" св-бежевый Газобетон 91.4 м3 толщ 375 мм (альтернативно кирпич пустотный М100 92.6 м3) Газобетон 2.28 м3 На внутренние стны. Утеплитель 230.24 м2 минвата толщ 50 мм (на стены) Облицовочный кирпич 91.24 м2 толщ 120 мм, "Терка" коричневый Утеплитель 28 м2 пенополистирол 100 мм (плита по грунту) Газобетон 5.35 м3 газобетон 100 мм (перегородки), либо альтернативно гипсокартонные листы 214,7 м2 Площадь кровли 167.7 м2 битумная черепица "Тегола"

Акции на проект (актуально на 18.05.2012):

40% скидка на баню или гараж Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже: Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Похожие варианты этого проекта

Цены на проектную документацию

Состав:	Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	30 000
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Инженерный раздел: - электроснабжение, - водоснабжение, - канализация, - вентиляция, - отопление.]	35 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя: - дополнительный комплект чертежей для строителей без лицензии. ]	3 500
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	3 500
Доп. услуги:	Цена (руб):
Изменение типа перекрытий	12 000
Изменение типа фундамента	17 000
Паспорт с изменениями	13 500
Приложение: фундамент ленточный монолитный не привязанный к конкретно-геологическим условиям	3 500
Разработка фундамента под конкретные грунты	22 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Задать вопрос по проекту

Мини-форум по проекту № T-192-3P
