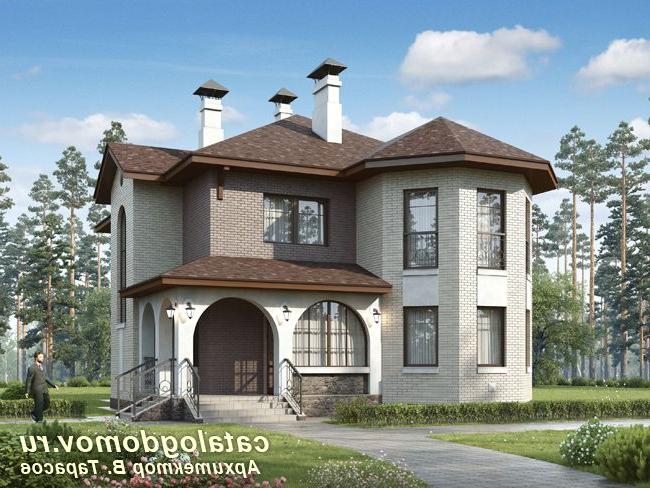

Проект пенобетонного узкого дома № E-205-1P(S) - зеркальный вариант

Проект пенобетонного узкого дома № E-205-1P

Площади:

Общая площадь: 205.88 м2
Жилая площадь: 106.66 м2
Площадь застройки: 178.54 м2

Материалы:

Фундаменты – монолитная железобетонная плита
Наружные стены – газобетон/кирпич (альтернативно)
Перекрытия – из монолитного железобетона – 1 эт, по деревянным балкам – 2–й эт.
Покрытие кровли – натуральная черепица
Наружная отделка – лицевой кирпич

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Кирпич119.2м3пустотный М100, наружные стены выше отметки -0,25
Газобетон117.6м3альтернативно (толщ. 375 мм)
Штукатурка25.3м2наружные стены
Искусственный камень7.4м2"Камрок" в форме булыжников, наружные стены
Облицовочный кирпич186.8м2"Терка" Крем, шероховатый, наружные стены
Облицовочный кирпич124.8м2"Терка" Мокка, шероховатый, наружные стены
Искусственный камень15.3м2"Камрок" серо-зеленого цвета, цоколь, наружные стены
Минераловата313.7м2Фасад Баттс "Рокволл", для варианта стен с минватой
Кирпич18.8м3пустотный М100, внутренняя несущая стена
Газобетон18.6м3альтернативно (толщ.375 мм)
Кирпич полнотелый2.1м2столбы террасы
Аквапанель85.1м2подшивка карнизных свесов, подшивка снизу навеса террасы
Пенополистерол103.8м22 слоя по 50мм, пол 1-го этажа
Минераловата104.9м2"Руф Баттс" 100+100мм, утепление по деревянным балкам над вторым этажом
Монолитная ж/б плита36м3В25 толщина 200 мм

Планы

1-й этаж высота: 3.0 мредактировать
Проект пенобетонного узкого дома № E-205-1P - 1-й этаж
2-й этаж высота: 2.7 мредактировать
Проект пенобетонного узкого дома № E-205-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного узкого дома № E-205-1P - вид спереди
вид слева
Проект пенобетонного узкого дома № E-205-1P - вид слева
вид справа
Проект пенобетонного узкого дома № E-205-1P - вид справа
вид сзади
Проект пенобетонного узкого дома № E-205-1P - вид сзади

Акции на проект (актуально на 06.05.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № E-227-1P
Вариант проекта с навесом для машины

Проект № L-205-1P
Вариант проекта

Проект № E-205-1P
зеркальный вариант проекта разработан

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		46 900
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		57 600
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
