Проект дома Тарасова № F-241-1P(S) - зеркальный вариант

Проект дома Тарасова № F-241-1P

Площади:

Общая площадь: 241.4 м2
Жилая площадь: 106.1 м2
Площадь застройки: 144.63 м2

Материалы:

Фундамент – монолитная ж/б плита
Наружные стены – газобетон/кирпич
Перекрытия – плиты ж/б над цокольным и первым этажами, и по деревянным балкам – над вторым
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли195.4м2
Газобетон84.5м3Наружные стены (газобетон толщ.375 мм альтернатива кирпич пустотный M100 - 85.6 м3)
Утеплитель231.4м2Минеральная вата на наружные стены.
Кирпич24м3Кирпич пустотный M100 (внутренние стены)
Утеплитель75.3м2Пенополистирол 100мм (плита по грунту два слоя по 50мм)
Утеплитель29.2м2Минераловата 70 мм (перегородки)
Бетон48.49м3На фундамент
Битумная черепица195.4м2
Кирпич241.4м2лицевой

Планы

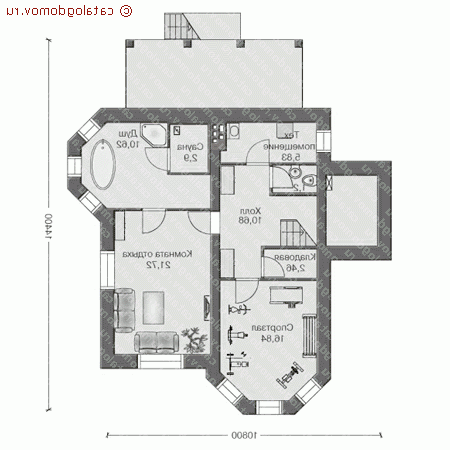

цоколь высота: 2.50 мредактировать
Проект дома Тарасова № F-241-1P - цоколь

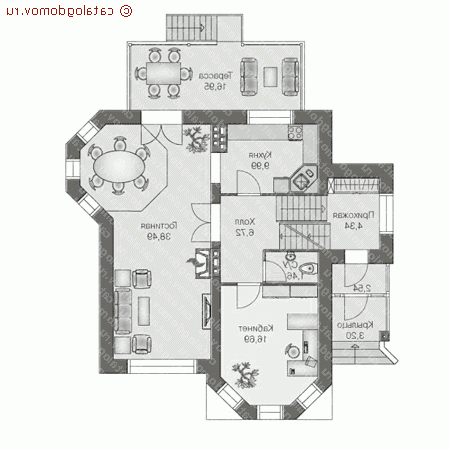

1-й этаж высота: 3.00 мредактировать
Проект дома Тарасова № F-241-1P - 1-й этаж

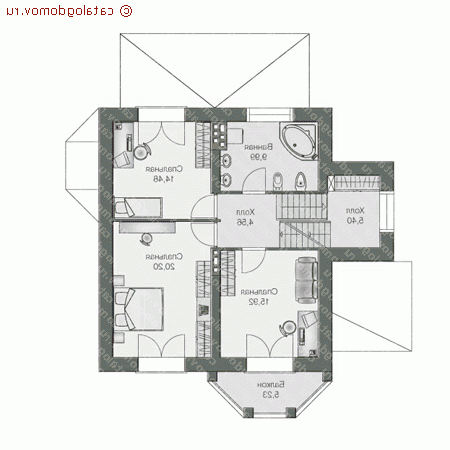

2-й этаж высота: 2.36 - 3.73 мредактировать
Проект дома Тарасова № F-241-1P - 2-й этаж

Фасады

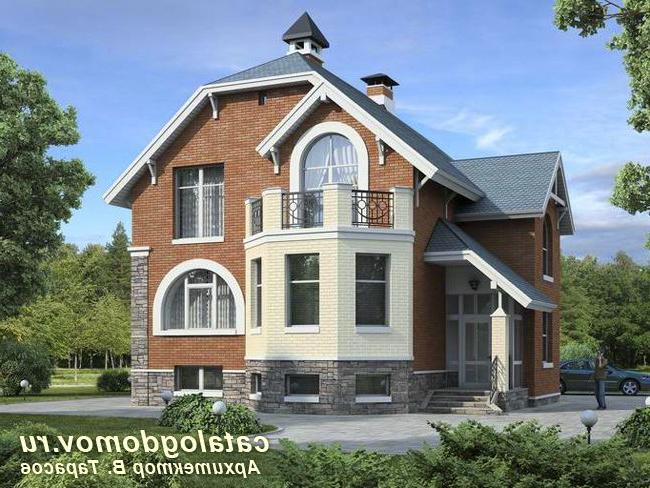

вид спереди
Проект дома Тарасова № F-241-1P - вид спереди
вид слева
Проект дома Тарасова № F-241-1P - вид слева
вид справа
Проект дома Тарасова № F-241-1P - вид справа
вид сзади
Проект дома Тарасова № F-241-1P - вид сзади

Акции на проект (актуально на 20.04.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Похожие варианты этого проекта


Проект № N-230-1P
Вариант проекта с гаражом

Проект № F-241-1P
Разработан зеркальный вариант проекта.

Проект № K-230-1P
Вариант проекта с гаражом на 1 а/м

Проект № H-233-1P
вариант проекта

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
51 400
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.
]
62 100
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: монолитные перекрытия между цокольным этажом 5 000
Приложение: монолитные перекрытия между 1-м и 2-м этажом5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
