Проект пенобетонного дома № H-143-1P(S) - зеркальный вариант

Проект пенобетонного дома № H-143-1P

Площади:

Общая площадь: 143.4 м2
Жилая площадь: 74.35 м2


Материалы:

Фундамент – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные плиты ж/б над первым этажом, по деревянным балкам – над вторым этажом
Покрытие кровли – натуральная черепица
Наружная отделка – декоративная штукатурка
Наружная отделка цоколя – искусственный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Искусственный камень17.5м2«Камрок», цоколь
Кирпич100.5м3М100, наружные стены (альтернативно)
Минераловата264.5м2наружные стены
Штукатурка269.8м2наружные стены
Аквапанель43.5м2наружные стены
Кирпич полнотелый1.8м3столбы
Газобетон99.2м3375 мм, наружные стены (альтернативно)
Кирпич100.5м3М100, наружные стены (альтернативно)
Кирпич11.2м3М100, внутренние стены (альтернативно)
Газобетон11м3375 мм, внутренние стены (альтернативно)
Гипсокартонные листы101м2перегородки(альтернативно)
Газобетон5.1м3100 мм, перегородки (альтернативно)
Минераловата50.5м270 мм, перегородки
Пенополистерол69.9м2100 мм, пол первого этажа
Бетон23.7м3Фундамент
Черепица163.7м2натуральная

Планы

1-й этажредактировать
Проект пенобетонного дома № H-143-1P - 1-й этаж

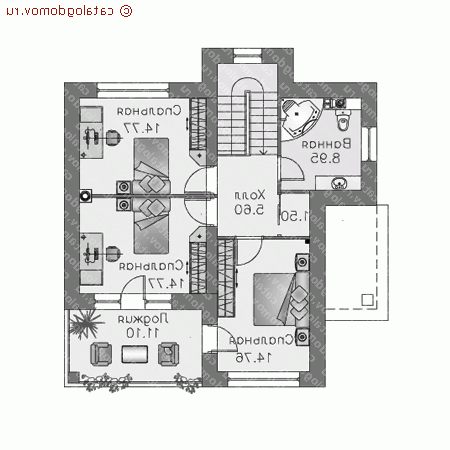

2-й этажредактировать
Проект пенобетонного дома № H-143-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного дома № H-143-1P - вид спереди
вид слева
Проект пенобетонного дома № H-143-1P - вид слева
вид справа
Проект пенобетонного дома № H-143-1P - вид справа
вид сзади
Проект пенобетонного дома № H-143-1P - вид сзади

Акции на проект (актуально на 27.04.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № H-143-1P
зеркальный вариант готов

Проект № N-212-1P
Вариант с цокольным этажом

Проект № H-143-2P
Вариант с гаражом

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		39 500
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		49 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000
Приложение: фундамент ленточный монолитный с глубиной заложения 1м60см не привязанный к конкретно-геологическим условиям5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
