Проект дома с навесом для а/м № I-214-1P(S) - зеркальный вариант

Проект дома с навесом для а/м № I-214-1P

Площади:

Общая площадь: 206.9 м2
Жилая площадь: 128.2 м2
Площадь застройки: 168.8 м2

Материалы:

Фундаменты – плита из монолитного железобетона
Наружные стены – газобетон/альтернативно кирпич, утеплитель плиты минераловатные толщ. 75 мм
Перекрытия – первого этажа – монолитное с утеплителем из пенополистирола, второго – по деревянным балкам
Покрытие кровли – битумная черепица "Тегола" по деревянным стропилам
Наружная отделка – лицевой кирпич "Терка" толщ. 85 мм

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем994м3
Газобетон93м3толщина 375 мм
Кирпич94м3альтернативно на наружные стены толщ380 мм
Утеплитель250м2на наружные стены, минераловатные плиты "Фасад Баттс" 75 мм
Облицовочный кирпич253м2
Утеплитель214м2плита по грунту, пенополистирол 60 мм
Газобетон23.3м3внутренние стены,толщ. 375мм
Кирпич24.8м3альтернативнона внутренние стены,толщ. 380 мм, марка кирпича М100
Кирпич3.2м3Перегородки,марка М100
Площадь перегородок180м2Гипсокартоновые листы
Площадь кровли325м2Битумная черепица "Тегола", тип "Мозайка"
Бетон40.1м3Фундамент толщиной 200 мм с монолитным цоколем

Планы

1-й этаж высота: 3.0 мредактировать

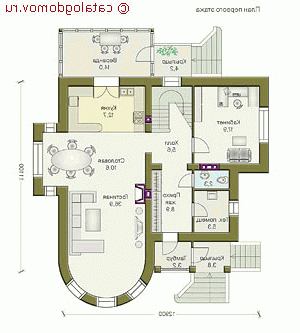

Проект дома с навесом для а/м № I-214-1P - 1-й этаж
2-й этаж высота: 1.9 - 2.9 мредактировать

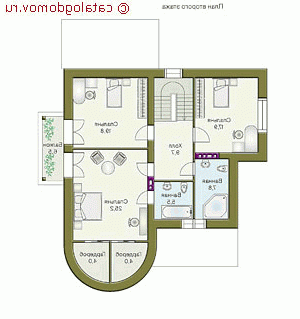

Проект дома с навесом для а/м № I-214-1P - 2-й этаж

Фасады

вид спереди

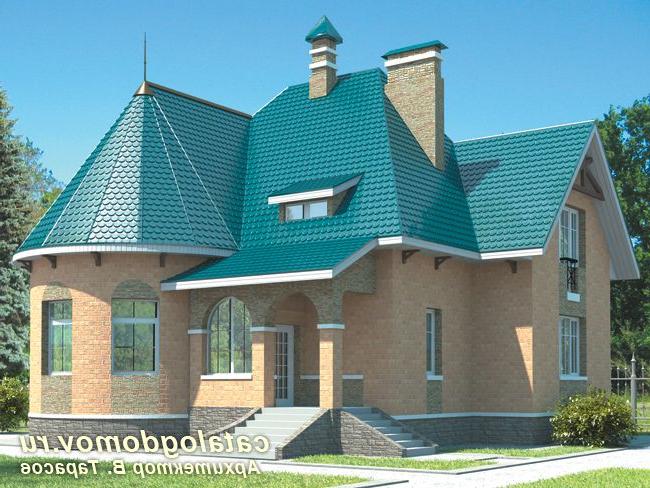

Проект дома с навесом для а/м № I-214-1P - вид спереди
вид слева
Проект дома с навесом для а/м № I-214-1P - вид слева
вид справа
Проект дома с навесом для а/м № I-214-1P - вид справа
вид сзади
Проект дома с навесом для а/м № I-214-1P - вид сзади

Акции на проект (актуально на 29.03.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Похожие варианты этого проекта


Проект № I-214-1P
Разработан зеркальный проекта

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
47 900
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
