Проект красивого коттеджа № L-256-1P(S) - зеркальный вариант

Проект красивого коттеджа № L-256-1P

Площади:

Общая площадь: 384.95 м2
Жилая площадь: 153.33 м2
Площадь застройки: 246.32 м2

Материалы:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетонные блоки или кирпич (альтернативно)
Перекрытия – монолитные ж/б
Покрытие кровли – керамическая черепица
Наружная отделка – облицовочный кирпич, декоративная штукатурка
Наружная отделка цоколя – облицовочный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Штукатурка22.8м2наружные стены
Облицовочный кирпич314.4м2наружные стены
Искусственный камень50.2м2цоколь
Минераловата337.2м2Фасад Баттс "Рокволл"
Кирпич пустотелый128.1м3М100, наружные стены (альтернативно)
Пенобетон126.4м3375 мм, наружные стены (альтернативно)
Кирпич пустотелый24.8м3М100, внутренние несущие стены (альтернативно)
Пенобетон15.5м3375 мм, внутренние несущие стены (альтернативно)
Строительный объем1645.74м3
Черепица314м2Керамическая
Бетон45.5м3Фундамент
Бетон60.1м3Стены подвала
Бетон27.4м2Перекрытие
Бетон18м3Перекрытие

Планы

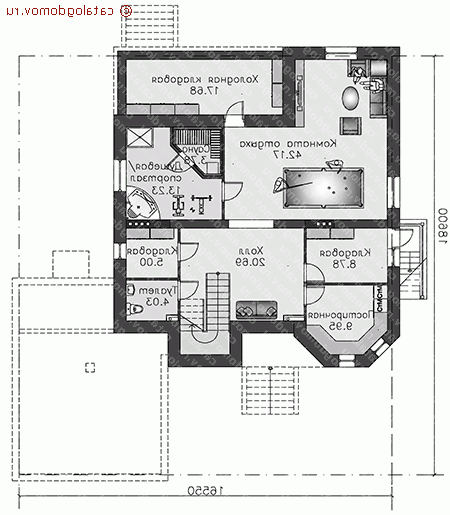

цоколь высота: 2.55 мредактировать
Проект красивого коттеджа № L-256-1P - цоколь

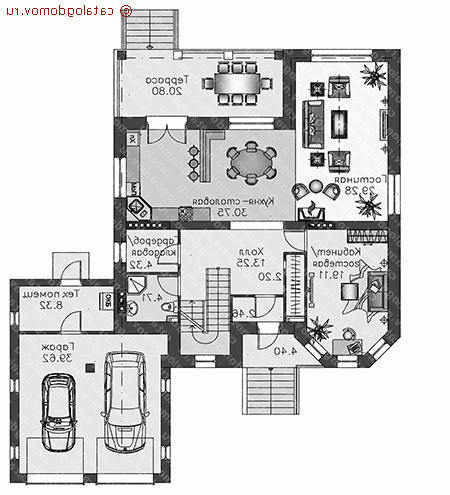

1-й этаж высота: 3.00 мредактировать
Проект красивого коттеджа № L-256-1P - 1-й этаж

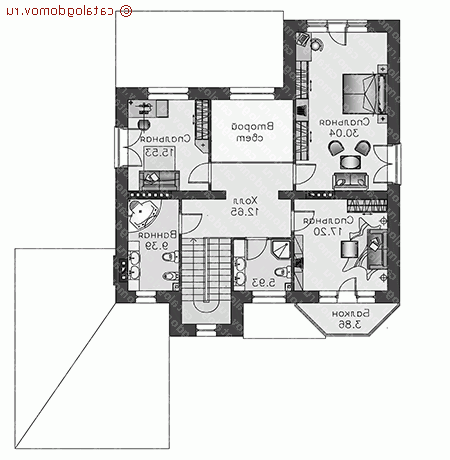

2-й этаж высота: 2.70 мредактировать
Проект красивого коттеджа № L-256-1P - 2-й этаж

Фасады

вид спереди
Проект красивого коттеджа № L-256-1P - вид спереди
вид слева
Проект красивого коттеджа № L-256-1P - вид слева
вид справа
Проект красивого коттеджа № L-256-1P - вид справа
вид сзади
Проект красивого коттеджа № L-256-1P - вид сзади

Акции на проект (актуально на 04.05.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № L-209-1K
Вариант проекта без гаража и цоколя

Проект № L-209-2K
Вариант проекта с гаражом, без цоколя

Проект № L-334-1P
Вариант проекта с цоколем, без гаража

Проект № L-256-1P
зеркальный вариант проекта

Проект № M-247-1K
Вариант проекта с гаражом и верней террасой без цоколя.

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи (72 листов А3) [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		56 300
Полный комплект чертежей (106 листов А3) [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		67 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
