Типовой проект дома коттеджа № N-131-1P(S) - зеркальный вариант

Проект красивого загородного дома № N-131-1P

Площади:

Общая площадь: 131.39 м2
Жилая площадь: 73.8 м2
Площадь застройки: 114.97 м2

Материалы:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетон/альтернативно кирпич
Перекрытия – над первым этажом монолитная ж/б плита толщиной 200мм, над вторым этажом по деревянным балкам
Покрытие кровли – битумная черепица
Наружная отделка – облицовочный кирпич, штукатурка

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Утеплитель228.16м2минераловатные плиты (стены)
Газобетон85.6м3
Облицовочный кирпич228.16м2
Площадь кровли234.5м2
Кирпич14.8м2внутренные несущие стены (альтернативно газобетон 375 мм)
Утеплитель121.8м2пенополистирол (пол 1-го этажа)
Кирпич51.99м3полнотелый кирпич М150 (цоколь фундамент)

Планы

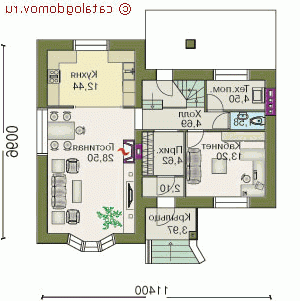

1-й этаж высота: 3.0 м
Проект пенобетонного дома № N-131-1P - 1-й этаж

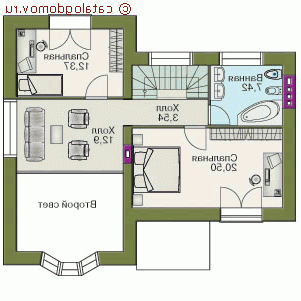

2-й этаж высота: 2.75 м
Проект пенобетонного дома № N-131-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного дома № N-131-1P - вид спереди
вид слева
Проект пенобетонного дома № N-131-1P - вид слева
вид справа
Проект пенобетонного дома № N-131-1P - вид справа
вид сзади
Проект пенобетонного дома № N-131-1P - вид сзади

Акции на проект (актуально на 18.05.2012):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Похожие варианты этого проекта


Проект № N-131-1P
Зеркальный вариант проекта

Проект № H-144-1P
Вариант проекта без второго света

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек,
- лестницы.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		23 000
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек,
- лестницы.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- вентиляция,
- отопление.]		28 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		3 500
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа перекрытий 12 000
Изменение типа фундамента 17 000
Паспорт с изменениями 13 500
Разработка фундамента под конкретные грунты 22 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
