Современный коттедж с гаражом на 2 а/м № N-260-1P(S) - зеркальный вариант

Современный коттедж с гаражом на 2 а/м № N-260-1P

Площади:

Общая площадь: 260.2 м2
Жилая площадь: 117.25 м2
Площадь застройки: 244.47 м2

Материалы:

фундаменты – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные ж/б над первым этажом, по деревянным балкам – над вторым
Покрытие кровли – битумная черепица, (альтернативно натуральная или металлочерепица)
Наружная отделка – облицовочный кирпич, дерево/искусственный камень
Наружная отделка цоколя – искусственный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Вагонка112.1м2На наружные стены с учетом гаража
Искусственный камень11.4м2Искусственный облиц. камень " Камрок" Долина Терраи", серый. На наружные стены с учетом гаража
Облицовочный кирпич237.2м2"Терка""Крем, гладкий". На наружные стены с учетом гаража
Искусственный камень25.3м2"Камрок" серо-зеленого цвета, цоколь
Утеплитель371.7м2Фасад Баттс "Рокволл". Для стены варианта с минватой
Кирпич141.3м3Наружные стены выше отм. -0,25, -0,48 включая обстройку гаража. Альтернативно газобетон толщ. 375мм - 139.4м3
Кирпич15.5м3Кирпич пустотный М100. Внутренняя несущая стена по оси "Б". Альтернативно газобетон толщ. 375мм В3,5 - 15.5М3
Кирпич полнотелый1.8м3Кирпич полнотелый М100. Столбы террасы, гаража.
Доски85м2Доски, толщ. 50мм, подшивка карнизных свесов с учетом гаража. Подшивка снизу навеса
Пенополистерол166м2Пенополистирол 2 слоя по 50мм, пол 1-го этажа
Площадь перегородок101.4м2
Перегородки1.8м3Перегородки из кирпича толщ. 120мм. Обстройка тех. помещения
Кирпич полнотелый7.4м3Кирпич красный полнотелый М150, обстройка вентканалов
Минераловата114.2м2Плиты полужесткие минераловатные "Руф Баттс" 100+100мм. Утепление перекрытия над вторым этажом
Минераловата79м2Плиты полужесткие минераловатные "Лайт Баттс" 100+100мм. Утепление над гаражом и над лестницей
Площадь кровли339м2Керамическая черепица "Tondach" Стандарт Плюс альтернативно битумная черепица "Тегола", цвет серый
Бетон51.8м3Фундамент
Бетон18.9м3Перекрытие

Планы

1-й этаж высота: 3.0 мредактировать
Современный коттедж с гаражом на 2 а/м № N-260-1P - 1-й этаж
2-й этаж высота: 2.7 мредактировать
Современный коттедж с гаражом на 2 а/м № N-260-1P - 2-й этаж

Фасады

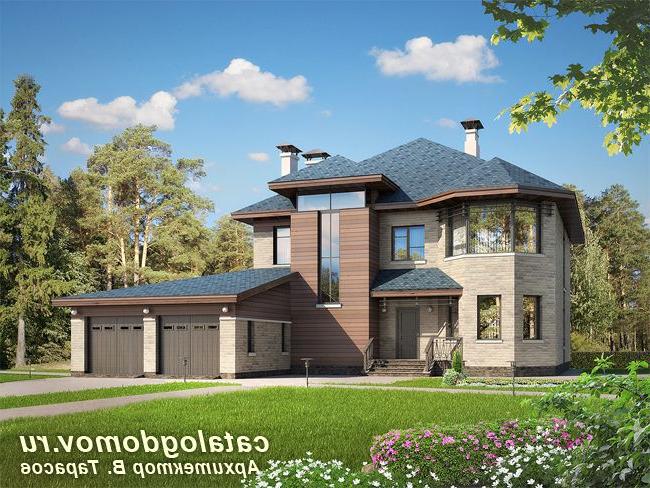

вид спереди
Современный коттедж с гаражом на 2 а/м № N-260-1P - вид спереди
вид слева
Современный коттедж с гаражом на 2 а/м № N-260-1P - вид слева
вид справа
Современный коттедж с гаражом на 2 а/м № N-260-1P - вид справа
вид сзади
Современный коттедж с гаражом на 2 а/м № N-260-1P - вид сзади

Акции на проект (актуально на 20.04.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № N-260-1P
Зеркальный вариант проекта

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		50 500
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		61 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: перекрытия сборные ж/б плиты над 1-ым этажом5 000
Приложение: фундамент ленточный монолитный глубина заложения 1,6м без привязки к конкретным грунтам5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
