Проект пенобетонного дома № T-223-1P(S) - зеркальный вариант

Проект пенобетонного дома № T-223-1P

Площади:

Общая площадь: 222.8 м2
Жилая площадь: 93.02 м2


Материалы:

Фундаменты – монолитная ж/б плита
Наружные стены – газо(пено)бетон или кирпич(альтернативно)
Перекрытия – монолитные ж/б
Покрытие кровли – битумная или натуральная черепица
Наружная отделка – декоративная штукатурка с покраской
Наружная отделка цоколя –облицовочный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Искусственный камень16.5м2цоколь
Кирпич111.7м3М100, наружные стены
Пенобетон110.2м3375 мм, наружные стены (альтернативно)
Минераловата294м2наружные стены
Штукатурка285.1м2облицовка
Аквапанель24.3м2облицовка
Кирпич8.1м3М100, внутренние стены
Пенобетон7.9м3(газобетон) 375 мм, внутренние стены (альтернативно)
Площадь перегородок196.8м2
Газобетон9.8м3100 мм, перегородки (альтернативно)
Минераловата98.4м270 мм, перегородки

Планы

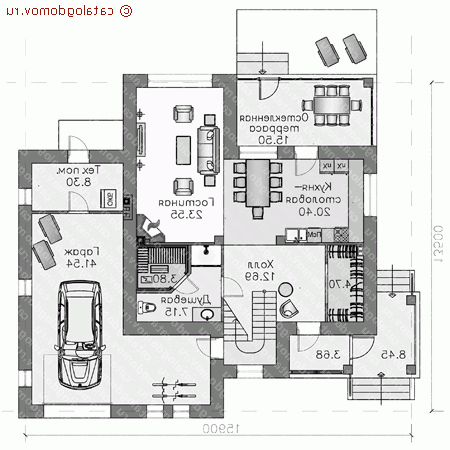

1-й этажредактировать
Проект пенобетонного дома № T-223-1P - 1-й этаж

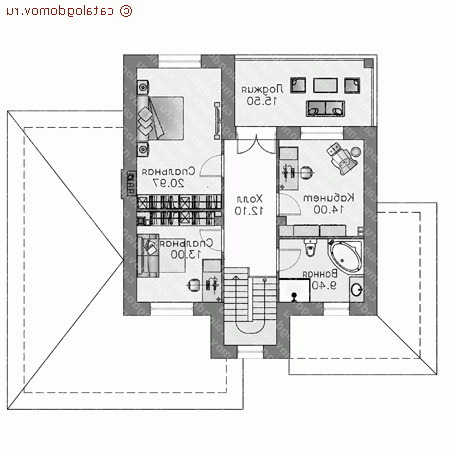

2-й этажредактировать
Проект пенобетонного дома № T-223-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного дома № T-223-1P - вид спереди
вид слева
Проект пенобетонного дома № T-223-1P - вид слева
вид справа
Проект пенобетонного дома № T-223-1P - вид справа
вид сзади
Проект пенобетонного дома № T-223-1P - вид сзади

Акции на проект (актуально на 05.05.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № T-223-1P
Зеркальный вариант проекта

Проект № T-176-1P
Вариант проекта с навесом для 2 машин

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		45 800
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		56 500
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
