Проект коттеджа в современном стиле № T-261-1P(S) - зеркальный вариант

Проект коттеджа в современном стиле № T-261-1P

Площади:

Общая площадь: 261 м2
Жилая площадь: 121.18 м2
Площадь застройки: 282.36 м2

Материалы:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные ж/б
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя – облицовочный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Облицовочный кирпич173.4м2"Терка" светло-бежевый
Штукатурка65.8м2Штукатурка с покрытием в светло-серый цвет
Искусственный камень50.4м2Искусственный облиц. камень "Камрак" серо-зеленого цвета, цоколь
Вагонка115.2м2Обшивка фасада деревянной вагонкой
Утеплитель376.5м2Минераотная.вата Кавити-Баттс "Рокволл"
Газобетон141.2м3Газобетон на наружные стены толщ. 375мм, альтернативно кирпич пустотный м100 - 143.1 м3
Утеплитель198.1м2Пенополистирол 2 слоя по 50мм, пол 1-го этажа (включая навес над гаражом)
Площадь перегородок141.9м2Комплектация в зависимости от выбранного материала
Кирпич31.2м3Кирпич пустотный м100 (внутренние несущие стены)
Утеплитель20.5м2Утепление перекрытия над гаражом, "Rockwool" толщ. 50мм (1-й эт.)
Кирпич11.6м3Кирпич красный полнотелый м150 (обстройка вентканалов)

Планы

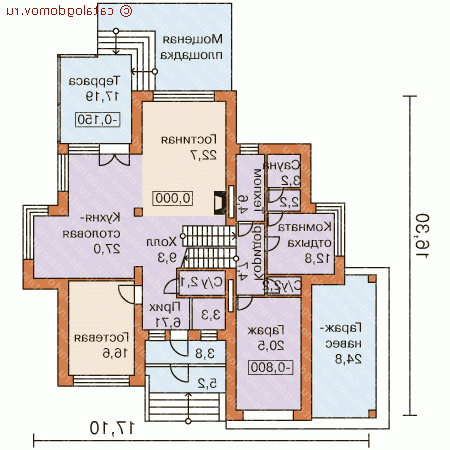

1-й этаж высота: 3.0 мредактировать
Проект коттеджа в современном стиле № T-261-1P - 1-й этаж

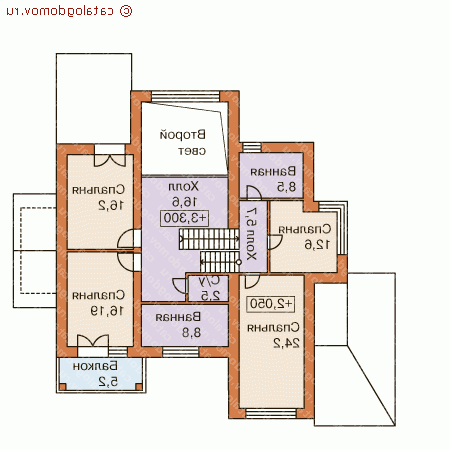

2-й этаж высота: 2.7 мредактировать
Проект коттеджа в современном стиле № T-261-1P - 2-й этаж

Фасады

вид спереди
Проект коттеджа в современном стиле № T-261-1P - вид спереди
вид слева
Проект коттеджа в современном стиле № T-261-1P - вид слева
вид справа
Проект коттеджа в современном стиле № T-261-1P - вид справа
вид сзади
Проект коттеджа в современном стиле № T-261-1P - вид сзади

Акции на проект (актуально на 19.04.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № L-189-1P
Вариант проекта Без гаража и с меньшей площадью застройки.

Проект № T-261-1P
Разработан зеркальный вариант проекта.

Проект № T-388-1P
Вариант проекта с цоколем

Проект № T-261-2P
Вариант проекта с гаражом

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		51 500
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		62 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: перекрытия сборные ж/б плиты над 1-ым и 2-ым этажами (стены только ИЗ КИРПИЧА) 5 000
Приложение: фундамент ленточный монолитный глубиной заложения 1,7м не привязанный к конкретным грунтам5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
