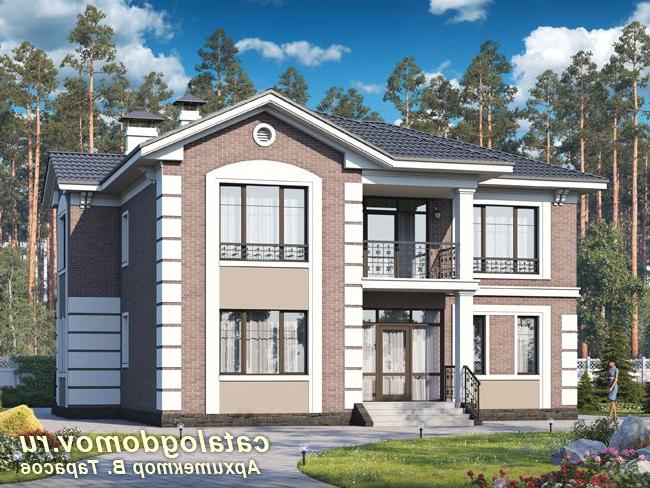

Проект пенобетонного дома № T-288-1P(S) - зеркальный вариант

Проект пенобетонного дома № T-288-1P

Площади:

Общая площадь: 288.93 м2
Жилая площадь: 124.78 м2
Площадь застройки: 236.53 м2

Материалы:

Фундаменты – монолитная ж/б плита 250мм
Наружные стены – газобетон 375 мм или кирпич 380 мм(альтернативно)
Перекрытия – монолитные ж/б,над вторым балками деревянные
Тип кровли – чердачная
Покрытие кровли – битумная или натуральная черепица
Наружная отделка – лицевой кирпич,штукатурка
Наружная отделка цоколя – облицовочный камень

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем1092.23м3
Облицовочный кирпич380.3м2
Клинкерная плитка под кирпич3.01м2
Искусственный камень24.5м2
Штукатурка125.8м2
Утеплитель наружных стен380.3м2
Кирпич пустотелый144.5м3М100 наружные стены
Газобетон142.6м3наружные стены альтернативно
Кирпич пустотелый24.2м3М 100 Внутренние стены
Кирпич полнотелый5.1м3столбы
Керамическая черепица305.5м2
Бетон60.2м3Фундамент В 20
Бетон24м3Перекрытие В25

Планы

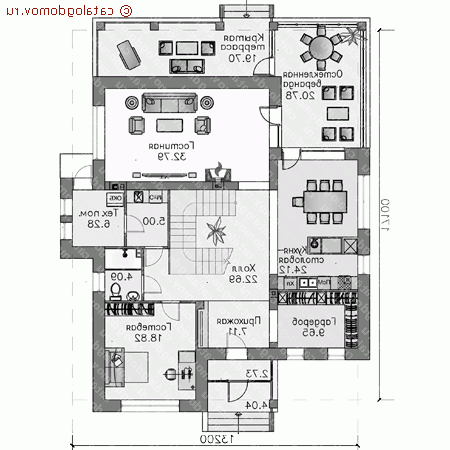

1-й этаж высота: 3.0 мредактировать
Проект пенобетонного дома № T-288-1P - 1-й этаж

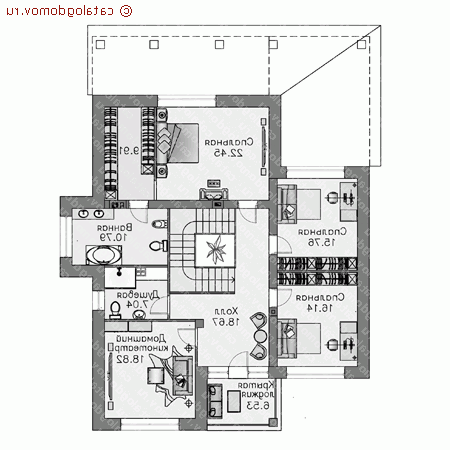

2-й этаж высота: 2.7 мредактировать
Проект пенобетонного дома № T-288-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного дома № T-288-1P - вид спереди
вид слева
Проект пенобетонного дома № T-288-1P - вид слева
вид справа
Проект пенобетонного дома № T-288-1P - вид справа
вид сзади
Проект пенобетонного дома № T-288-1P - вид сзади

Акции на проект (актуально на 02.05.2024):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Похожие варианты этого проекта


Проект № T-288-1P
Зеркальный вариант проекта

Проект № T-337-1P
Вариант проекта с гаражом на 2 машины

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи60 [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		55 300
Полный комплект чертежей90 [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		66 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
