Компактный коттедж № F-133-1P (82A)

Общая площадь: 133.4 м2

Tweet Нравится

версия для печати »

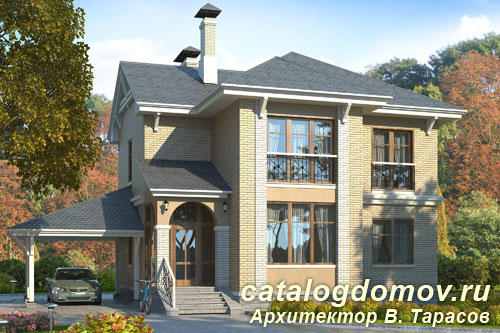

Двухэтажный компактный коттедж

Двухэтажный компактный коттедж для небольшой семьи. Планировка дома логична и понятна. Проектом предусмотрены два полноценных этажа. Небольшой чердак не эксплуатируется, подвала в доме нет. Замена гаража на крытую стоянку для автомобиля объясняется стремлением оптимизировать затраты на строительство. Традиционная веранда так же заменена крытой террасой. По составу помещений и комфортности планировка этого компактного дома из пенобетона вполне соответствует большой двухэтажной квартире. На первом этаже компактного коттеджа находятся гостиная и кухня-столовая, имеющая выход на террасу. На втором - три спальни, санузел и просторная ванная комната, спроектированная с сауной.

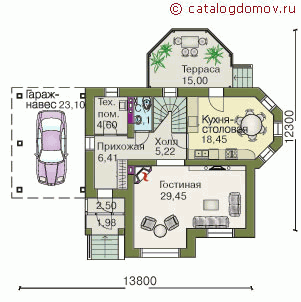

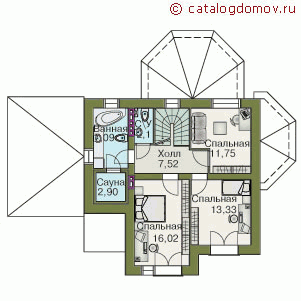

Планы 1-й этаж 2-й этаж

Фасады вид спереди вид слева вид справа вид сзади

Материалы: Фундаменты – монолитная ж/б плита Наружные стены – газобетон/альтернативно кирпич Перекрытия – монолитные ж/б Покрытие кровли – битумная черепица Наружная отделка – лицевой кирпич, штукатурка

Расход материалов: Материал: Кол-во: Ед.изм.: Комментарий: Площадь кровли 216.8 м2   Газобетон 91.2 м3 Газобетон на наружные стены толщ. 375мм, альтернативно кирпич пустотный м100 - 92.6 м3 Утеплитель 248.6 м2 Минвата "Кавити Баттс" Облицовочный кирпич 159.2 м2 Толщ. 85мм "Терка" бежевый "Сафари Риф" Облицовочный кирпич 26.5 м2 Толщ. 85мм "Терка" светлый "Крем Иней" Газобетон 21.2 м3 Газобетон на внутренние стены толщ. 375мм (1-й эт. - 10.4 м3, 2-й эт. - 10.8 м3), альтернативно кирпич пустотный м100 - 22.5 м3 Утеплитель 144.4 м2 Пенополистирол 2 слоя по 50 мм (пол 1 этажа) Площадь перегородок 41.9 м2 Перегородки из ГКЛ (1-й эт. - 17.5 м2, 2-й эт. - 24.4 м2), альтернативно газобетон толщ. 100мм - 5 м3 Утеплитель 63.6 м2 Минераловата 70мм на перегородки (1-й эт. - 27.7 м2, 2-й эт. - 35.9 м2)

Акции на проект (актуально на 06.02.2012):

40% скидка на баню или гараж Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже: Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Похожие варианты этого проекта

Цены на проектную документацию

Состав:	Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	27 000
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Инженерный раздел: - электроснабжение, - водоснабжение, - канализация, - отопление.]	30 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя: - дополнительный комплект чертежей для строителей без лицензии. ]	3 500
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	3 500
Доп. услуги:	Цена (руб):
Изменение типа перекрытий	12 000
Изменение типа фундамента	17 000
Паспорт с изменениями	13 500
Разработка фундамента под конкретные грунты	22 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
