Компактный коттедж № F-133-1P(S) - зеркальный вариант

Проект двухэтажного жилого дома № F-133-1P

Площади:

Общая площадь: 133.4 м2
Жилая площадь: 70.9 м2


Материалы:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетон/альтернативно кирпич
Перекрытия – монолитные ж/б
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич, штукатурка

Расход материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли216.8м2
Газобетон91.2м3Газобетон на наружные стены толщ. 375мм, альтернативно кирпич пустотный м100 - 92.6 м3
Утеплитель248.6м2Минвата "Кавити Баттс"
Облицовочный кирпич159.2м2Толщ. 85мм "Терка" бежевый "Сафари Риф"
Облицовочный кирпич26.5м2Толщ. 85мм "Терка" светлый "Крем Иней"
Газобетон21.2м3Газобетон на внутренние стены толщ. 375мм (1-й эт. - 10.4 м3, 2-й эт. - 10.8 м3), альтернативно кирпич пустотный м100 - 22.5 м3
Утеплитель144.4м2Пенополистирол 2 слоя по 50 мм (пол 1 этажа)
Площадь перегородок41.9м2Перегородки из ГКЛ (1-й эт. - 17.5 м2, 2-й эт. - 24.4 м2), альтернативно газобетон толщ. 100мм - 5 м3
Утеплитель63.6м2Минераловата 70мм на перегородки (1-й эт. - 27.7 м2, 2-й эт. - 35.9 м2)

Планы

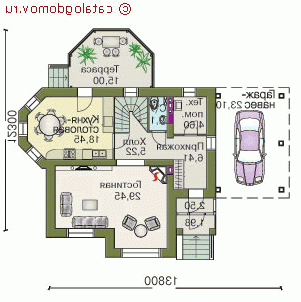

1-й этаж
Проект пенобетонного дома № F-133-1P - 1-й этаж

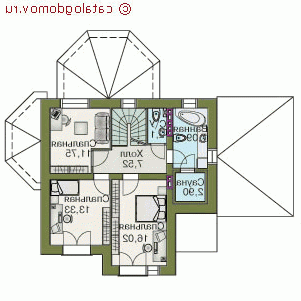

2-й этаж
Проект пенобетонного дома № F-133-1P - 2-й этаж

Фасады

вид спереди
Проект пенобетонного дома № F-133-1P - вид спереди
вид слева
Проект пенобетонного дома № F-133-1P - вид слева
вид справа
Проект пенобетонного дома № F-133-1P - вид справа
вид сзади
Проект пенобетонного дома № F-133-1P - вид сзади

Акции на проект (актуально на 18.05.2012):

40% скидка на баню или гараж

Приобретайте с этим проектом проект гаража или бани со скидкой 40% из перечня ниже:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Похожие варианты этого проекта


Проект № F-133-1P
Разработан зеркальный вариант проекта

Цены на проектную документацию

Состав:Цена (руб):
Архитектурно-строительные чертежи [ что сюда входит? Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек,
- лестницы.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		27 000
Полный комплект чертежей [ что сюда входит? Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек,
- лестницы.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- вентиляция,
- отопление.]		32 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что сюда входит? Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		3 500
Паспорт проекта ** [ что сюда входит? Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Доп. услуги:Цена (руб):
Изменение типа перекрытий 12 000
Изменение типа фундамента 17 000
Паспорт с изменениями 13 500
Разработка фундамента под конкретные грунты 22 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
Задать вопрос или заказать проект Вы можете по телефонам: (495) 978-25-70
Адрес офиса: Москва, ул. Новая Басманная, д.19, офис 504.
